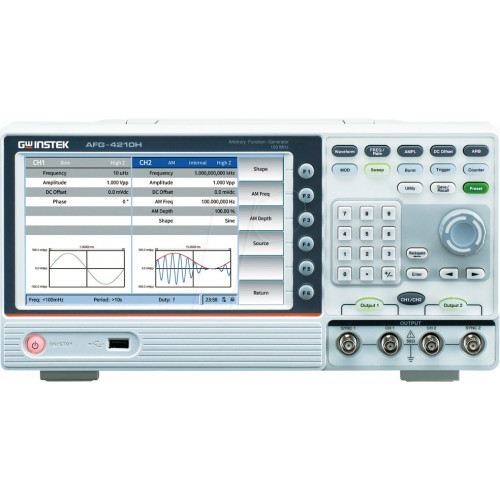

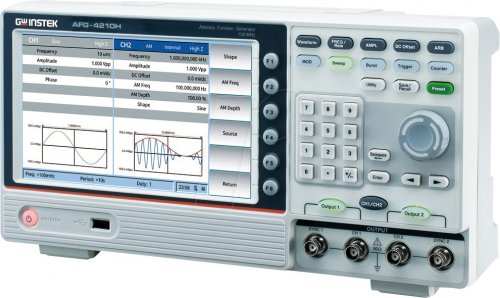

Function generator, arbitrary, dual-channel, 1 µHz, 25 MHz

Generador de funciones arbitrarias de la serie AFG-4000 La serie ofrece una selección de anchos de banda de frecuencia de 25 MHz a 250 MHz para satisfacer los distintos requisitos de generación de señales. La serie de generadores de funciones arbitrarias AFG-4000 es la primera serie de generadores de funciones arbitrarias de GW Instek equipada con una pantalla táctil de 8". El ancho de banda de frecuencia de los modelos monocanal es de 25 MHz, y los modelos bicanal ofrecen una selección de anchos de banda de frecuencia de 250 MHz/100 MHz/80 MHz/60 MHz/35 MHz/25 MHz. Toda la serie ofrece una alta resolución de 1 µHz e incorpora formas de onda estándar como senoidal, cuadrada, triangular, pulsos, ruido, armónicos, etc. El modelo de 250 MHz con mayor ancho de banda ofrece una frecuencia de muestreo de 1,25 GSa/s; los modelos de gama media de 35 MHz a 100 MHz ofrecen una frecuencia de muestreo de 500 MSa/s; y los modelos básicos de 25 MHz tienen una frecuencia de muestreo de 125 MSa/s. En cuanto a la resolución vertical, los modelos de 35 a 250 MHz ofrecen una resolución de 16 bits y los modelos básicos de 25 MHz, de 14 bits. En cuanto a la profundidad de memoria, los modelos de doble canal de 25 MHz a 250 MHz ofrecen una profundidad de memoria de 10 M, mientras que los modelos de un solo canal de 25 MHz ofrecen una función de edición de formas de onda arbitrarias con una profundidad de memoria de 16 k. Toda la serie cuenta con 146 señales arbitrarias integradas para edición y salida. Los modelos de dos canales ofrecen ajustes relacionados con los dos canales, como acoplamiento de frecuencia, acoplamiento de amplitud y seguimiento, lo que permite al usuario ajustar rápidamente la salida para los dos canales. En cuanto a las funciones de modulación, la serie AFG-4000 ofrece salidas AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK, SUM y otras señales de modulación. Las funciones estándar incluyen salidas de barrido y ráfaga y la función de contador. El AFG-4125AE incorpora un amplificador de potencia. La potencia de salida del amplificador alcanza los 10 W, y el factor de amplificación llega a 10 veces para generar una tensión de salida máxima de 22 V. El amplificador de potencia de entrada/salida independiente ofrece un rango de ancho de banda de 5 Hz a 100 kHz, que puede utilizarse para señales de audio y otros requisitos de la aplicación. La serie AFG-4000 está equipada con una pantalla LCD TFT de 8 pulgadas de alta resolución, y los modelos superiores a 35 MHz están equipados con una función de pantalla táctil. La configuración de pantalla táctil hace más cómoda la introducción de parámetros. El usuario sólo tiene que tocar parámetros como la frecuencia, la amplitud o el desplazamiento de CC y aparece una ventana de entrada numérica en la pantalla. El usuario puede introducir los parámetros de forma intuitiva a través de esta ventana o de las teclas numéricas del AFG-4000. Con la gran pantalla de 8 pulgadas, la pantalla táctil y las diversas formas de onda incorporadas, los usuarios pueden controlar el dispositivo a voluntad para satisfacer sus requisitos de generación de señales. En cuanto a interfaces, los modelos de 25 MHz: AFG-4125E/ 4125AE/ 4225E tienen interfaces USB host/dispositivo integradas, y los modelos de mayor ancho de banda, de 35 MHz a 250 MHz, están equipados de serie con interfaces USB host/dispositivo y LAN. Características Salida de uno o dos canales Canal único: AFG-4125E/4125AE(25MHz) Doble canal: AFG-4225E/4235/4260/4280/4210H/4225H (25/35/60/80/100/250MHz) Ondas sinusoidales, cuadradas, triangulares, de rampa, de pulso, de ruido, armónicas y arbitrarias integradas Resolución mínima de 1 µHz Función arbitraria: frecuencia de muestreo AFG-4225H: 1,25GSa/s AFG-4235/ 4260/ 4280/ 4210H: 500 MSa/s AFG-4125E/ 4125AE/ 4225E: 125 MSa/s Resolución de amplitud: AFG-4125E/ 4125AE/ 4225E: 14bits AFG-4235/ 4260/ 4280/ 4210H/ 4225H: 16bits Longitud de memoria: AFG-4225E/AFG-4235/ 4260/ 4280/ 4210H/ 4
